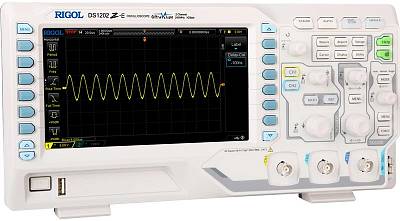

Цифровой осциллограф DS1202Z-E обладает превосходными техническими характеристиками и широким набором функций, необходимым для исследования и отладки различных электронных схем. Применение в цифровом осциллографе DS1202Z-E инновационной технологии UltraVision позволило добиться высокой скорости захвата осциллограмм и большой глубины записи, а также обеспечить удобную навигацию по захваченному сигналу. У осциллографа DS1202Z-E имеется возможность синхронизации и декодирования сигналов последовательных шин, что позволяет использовать этот прибор для разработки и анализа встраиваемых систем.
| Параметр | Значение | |
| Полоса пропускания | 200 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 2 аналоговых + вход внешнего запуска | |
| Минимальная детектируемая длительность импульса | цифровые каналы (опция): 10 нс | |
| Регистрация | Режим | Обычный |
| Пиковый детектор 4 нс | ||
| Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) | ||
| Высокое разрешение 12 бит | ||
| Максимальная дискретизация (реальное время) | 1 Гвыб/сек (500 Мвыб/сек - 2 канала) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MОм±1% || 15 пФ ±3 пФ | |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п |
|
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 30000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | 24 М точек | |
| Коэффициент развертки | 2 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с |
|
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел) |
|
| Полоса пропускания для аналогового периодического сигнала | DC ~ 200 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 200 МГц | |
| Ограничение полосы пропускания | 20 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤1,75 нс (типичное) | |
| Погрешность коэффициент усиления | ≥10 мВ: ±3% от полной шкалы | |
| Погрешность смещения | ±0,1 дел ±2 мВ ±1% смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay 1→2↑, Delay 1→2↓, Phase 1→2↑, Phase 1→2↓, Maximum, Minimum, Peak-Peak, Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Отображение в режиме БПФ | полное окно, половина окна | |
| Масштаб для FFT окна | dB/dBm, Vrms | |
| Фильтр | ФНЧ, ФВЧ, полосовой, режекторный | |
| Количество шин для декодирования | 2 | |
| Декодирование | Parallel, RS-232/UART , I²C, SPI | |
| СИСТЕМА ЗАПУСКА | ||
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана |
| Внешний | ±4 В | |
| Режим запуска | Авто, обычный, одиночный | |
| Фильтрация | Срез ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Блокировка уровня запуска | 16 нс ~ 10 с | |
| Чувствительность триггера | 1 дел (< 5 мВ); 0,3 дел (>5 мВ) | |
| Запуск по фронту | нарастающий, спадающий, нарастающий & спадающий | |
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 8 нс ~ 10 с | |
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| диапазон установок | 8 нс ~ 10 с | |
| Запуск по окну | Фронт | нарастающий, спадающий, нарастающий&спадающий |
| Позиция запуска | Вход, выход, время | |
| Ширина окна (время) | 8 нс ~ 10 с | |
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Время | 16 нс ~ 10 с | |
| Номер фронта | 1 ~ 65535 | |
| Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, <> |
| Условие запуска | 8 нс ~ 10 с | |
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
| Cтандарт | 480P, 576P HDTV | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по задержке | Фронт | нарастающий, спадающий |
| Условие задержки | >, <, <>, >< | |
| Длительность задержки | 8 нс ~ 10 с | |
| Запуск по истечении времени | Фронт | нарастающий, спадающий, нарастающий&спадающий |
| Установка времени | 16 нс ~ 10 с | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, <, <> | |
| Длительность | 8 нс ~ 10 с | |
| Запуск Установка/Удержание (Setup/Hold) | Фронт | нарастающий, спадающий |
| Установка | H, L | |
| Время установки | 8 нс ~ 1 с | |
| Время удержания | 8 нс ~ 1 с | |
| RS-232/UART запуск | Полярность | положительная, инвентированая |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская |
|
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит | |
| I²C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | от 0 до 127, от 0 до 255, от 0 до 1023 | |
| Длина | 1 ~ 5 байт | |
| SPI запуск | Условие | TimeOut, CS |
| Значение удержания | 16 нс ~ 10 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| Параметр | Значение | |
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Дисплей | ||
| Тип дисплея | диагональ 7” , ЖК, TFT матрица | |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек | |
| Количество цветов | 16 000 000 цветов (24 бит) | |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно | |
| Тип отображения | векторный, точками | |
| Выход для компенсации пробника | ||
| Выходное напряжение (типичное) | амплитуда 3 Вп-п | |
| Частота (типичное) | Меандр 1 кГц | |
| Интерфейс | ||
| Стандартный | USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail) | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц | |
| Потребляемая мощность | ||
| Предохранитель | 2 A, T тип, 250 В | |
| Массо-габаритные параметры | ||
| Габаритные размеры (ШхВхГ) | 323,1×160,8×122,4 мм | |
| Вес | Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) | |
| № | Наименование | Количество |
| 1 | Цифровой осциллограф DS1202Z-E | 1 |
| 2 | Осциллографический щуп пассивный (350 МГц) | 2 |
| 3 | Сетевой кабель | 1 |
| 4 | USB кабель для подключения к ПК | 1 |
